Mandrini Rigidi per Frese a Inserti per Torni e Macchine Multitasking

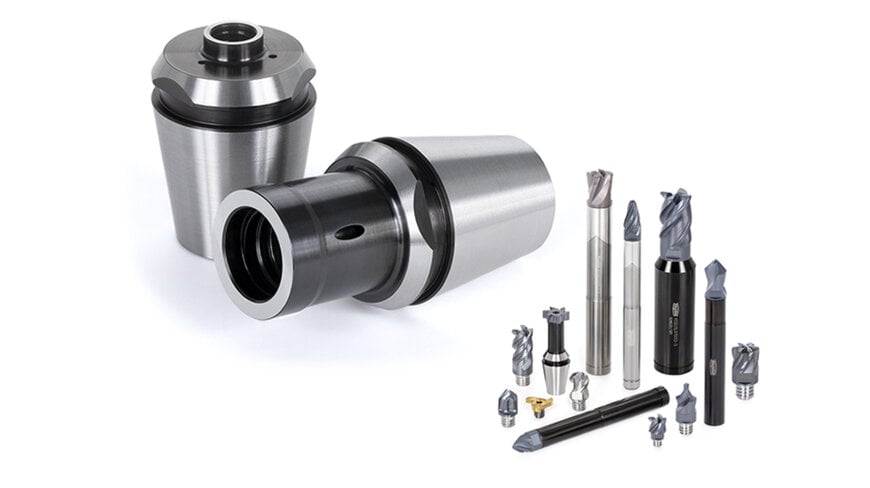

Le operazioni di lavorazione nei torni e nelle macchine multitasking utilizzano frequentemente mandrini a pinza ER32, dove lo sbalzo prolungato dell'utensile introduce spesso vibrazioni, riduce la precisione dimensionale e accelera l'usura dell'utensile. Per superare questi limiti meccanici, Tungaloy Corporation ha ampliato la sua serie di frese a testina intercambiabile TungMeister introducendo la misura ER32 nella sua linea di attacchi a pinza ER integrati. Questo design unisce la pinza ER e l'attacco in un'unica struttura continua in acciaio, eliminando l'interfaccia meccanica tradizionale tra una pinza separata e il portautensili.

Rimuovendo questa interfaccia, la configurazione integrata riduce al minimo la flessione sotto l'azione delle forze di taglio radiali. Il design incrementa la rigidita complessiva dell'utensile rispetto alle configurazioni standard in cui il gambo di una fresa convenzionale viene bloccato all'interno di una normale pinza elastica. Questo aumento di rigidezza consente ai reparti produttivi di impiegare sistemi di frese a inserti su una gamma piu ampia di parametri operativi, che spaziano dalla sgrossatura pesante ad alta profondita fino ai cicli di finitura ad alta precisione.




Ottimizzazione dello Sbalzo e Meccanica di Distribuzione del Refrigerante
Le configurazioni con utensili estesi, comuni nelle architetture delle macchine multitasking, presentano sfide significative per l'evacuazione dei trucioli. Una distribuzione insufficiente del refrigerante nella zona di taglio causa frequentemente l'aggrovigliamento dei trucioli, con conseguenti shock termici, micro-scheggiature dei taglienti e cedimenti imprevisti dell'utensile.

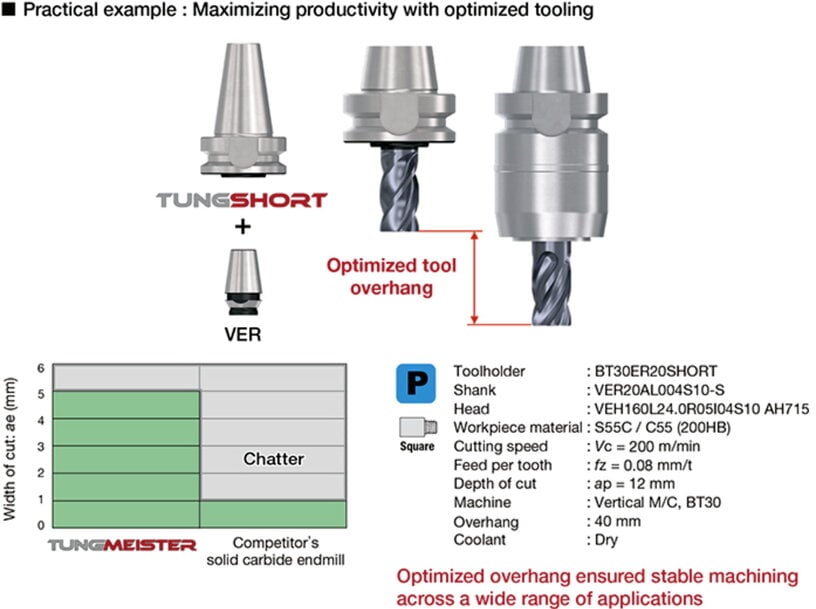

Gli attacchi a pinza integrati ER32 presentano profili geometrici progettati con lunghezze di sbalzo ridotte al minimo. Accorciare la distanza dal cuscinetto del mandrino della macchina al tagliente riduce il momento flettente subito dal gruppo utensile, il che sopprime direttamente le vibrazioni armoniche durante la lavorazione continua.

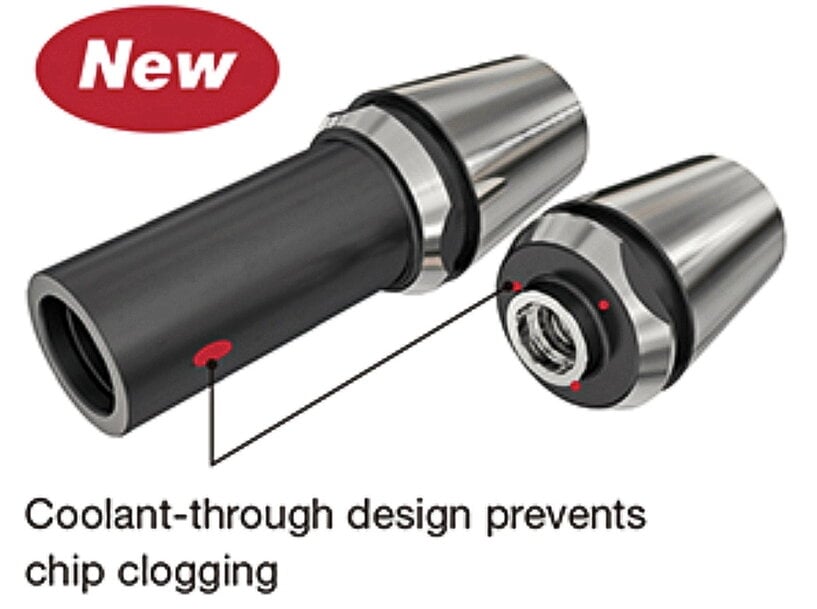

Inoltre, l'integrazione strutturale consente di ottimizzare i condotti interni del refrigerante, che convogliano il fluido da taglio direttamente sui taglienti attivi. Questa distribuzione localizzata del fluido rimuove i trucioli dalla zona di taglio, riducendo il rischio di un loro ricingolamento e di rotture catastrofiche dell'utensile. La conseguente riduzione dello stress termico migliora la stabilita e la prevedibilita del taglio durante la lavorazione di materiali difficili da tagliare, come gli acciai inossidabili e le leghe per il settore aerospaziale.

Versatilita Strutturale e Ambito di Applicazione
Il sistema modulare TungMeister comprende piu di 45 geometrie di testine distinte e molteplici qualita di metallo duro, coprendo uno spettro di diametri da 5 mm a 32 mm. Il meccanismo di accoppiamento modulare si basa su un sistema di contatto preciso a filettatura e faccia conica, che genera oltre 13.000 combinazioni possibili tra testine e attacchi.

Questa configurazione di accoppiamento filettatura-faccia garantisce un'elevata ripetibilita durante i cambi utensile, consentendo agli operatori di sostituire le testine di taglio usurate direttamente all'interno della macchina, senza rimuovere l'attacco dell'utensile dal mandrino. Cio riduce al minimo i tempi di fermo macchina ed elimina la necessita di una preregolazione esterna dell'utensile tra i cicli. L'aggiunta della misura ER32 completa le opzioni esistenti ER11, ER16, ER20 e ER25, standardizzando la tecnologia dell'attacco integrato per le capacita di pinza piu comuni utilizzate nei centri di tornitura industriali.




Informazioni Aggiuntive
Questa sezione dettaglia le specifiche tecniche e il benchmarking competitivo non inclusi nell'annuncio originale del prodotto.

La tecnologia degli attacchi a pinza integrati rappresenta un segmento specializzato all'interno dei sistemi di utensili rotanti modulari. Mentre le configurazioni ER standard sono conformi alle norme DIN 6499 o ISO 15488 — che consentono flessibilita con diversi diametri di gambo ma introducono errori di eccentricita cumulativi — i sistemi integrati danno priorita alla concentricita e alla rigidita. I gruppi pinza standard mostrano tipicamente un'eccentricita totale indicata (TIR) compresa tra 5 e 10 micron a una distanza pari a 3 volte il diametro. Consolidando i componenti di bloccaggio in un unico pezzo, i sistemi ER integrati riducono regolarmente il TIR a meno di 3 micron.

Nel benchmarking competitivo, questa configurazione compete con i sistemi a pinza di altissima precisione e con i mandrini idraulici adattati per macchine multitasking. Sebbene i mandrini idraulici offrano un eccellente smorzamento delle vibrazioni, possiedono diametri esterni maggiori che possono causare interferenze meccaniche negli spazi ridotti delle macchine multitasking. Gli attacchi ER integrati mantengono le dimensioni esterne standard di una ghiera ER convenzionale, preservando lo spazio di manovra dell'utensile e offrendo al contempo una rigidezza strutturale che si avvicina a quella dei portautensili a gambo cilindrico monoblocco.
