Sistemi di Alimentazione del Filo di Precisione per la Microsaldatura Automata

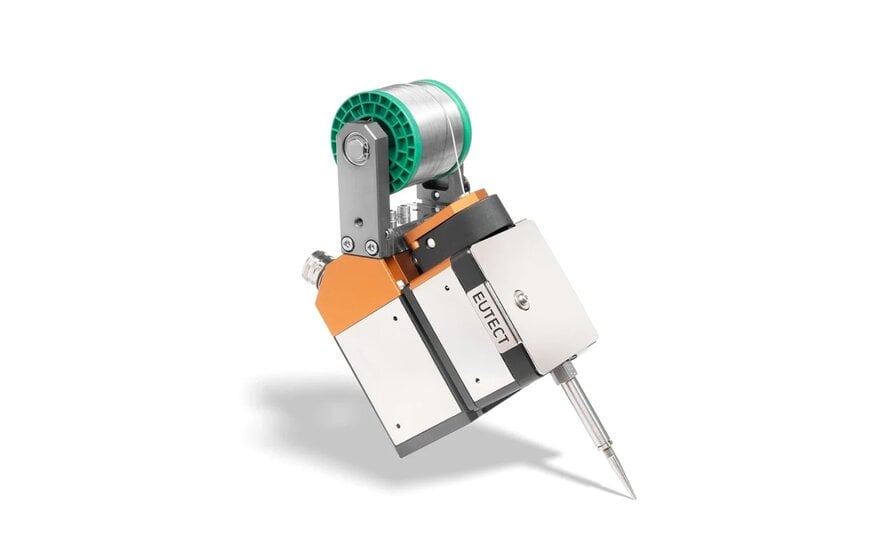

Il Sensitive Wire Feeder (SWF) con MicroForceControl (MFC) è una periferica specializzata per celle di saldatura automatizzate, progettata per la gestione di fili di saldatura ultra-sottili all'interno dell'automotive data ecosystem e della produzione elettronica di alta precisione. Grazie all'integrazione di un sensore di forza ad alta sensibilità, il sistema gestisce diametri di filo inferiori a 0,1 mm, eliminando l'instabilità meccanica e l'attorcigliamento comuni nei meccanismi di alimentazione convenzionali.

Sfide Meccaniche nella Microsaldatura
Gli alimentatori di filo convenzionali raggiungono spesso i limiti fisici quando gestiscono diametri inferiori a 0,1 mm, poiché la rigidità assiale del filo è insufficiente per superare l'attrito o la resistenza superficiale senza flettersi. Nel contesto di una moderna digital supply chain, dove la miniaturizzazione dei componenti è un driver primario, la deflessione incontrollata del filo causa volumi di saldatura inconsistenti e potenziali cortocircuiti. L'SWF con MFC mitiga questi rischi utilizzando un sistema di guida che impedisce l'attorcigliamento e l'inceppamento durante il passaggio dall'unità di alimentazione al giunto di saldatura.

Rilevamento della Forza di Precisione e Affidabilità del Contatto
Il nucleo tecnico del sistema è la funzione MicroForceControl, che offre un rilevamento della forza fino a 100 volte più accurato rispetto agli alimentatori industriali standard. Il meccanismo rileva in modo affidabile forze di contatto a partire da 0,1 N. Questa sensibilità consente al sistema di identificare il momento esatto in cui il filo di saldatura tocca la superficie del componente, senza esercitare una pressione meccanica eccessiva che potrebbe danneggiare i pad delicati o spostare lateralmente il filo.

Per geometrie complesse e assemblaggi ad alta densità, questo approccio controllato garantisce che il filo rimanga nella posizione programmata. La capacità di mantenere una posizione stabile del filo durante la fase di fusione è fondamentale per ottenere risultati riproducibili in settori ad alta affidabilità come l'elettronica di potenza, la fotonica e la tecnologia medica.

Integrazione con la Saldatura Laser a Temperatura Controllata
Il sistema dimostra prestazioni ottimali se abbinato a processi di saldatura laser a temperatura controllata. L'integrazione del feedback di forza sensibile con una gestione termica precisa permette la lavorazione di pad di saldatura più piccoli rispetto a quanto precedentemente realizzabile con alimentatori meccanici.

Stabilizzando la posizione del filo a livello sub-millimetrico, l'SWF con MFC aumenta l'affidabilità e la ripetibilità del processo. Questo controllo è essenziale per le applicazioni che richiedono una stretta aderenza agli standard IPC per l'integrità dei giunti di saldatura, in particolare nella tecnologia dei sensori e nella microelettronica, dove il margine di errore nel volume di saldatura è minimo. Secondo EUTECT, lo sviluppo si concentra sulla trasformazione del processo di saldatura da una serie di singole azioni meccaniche in una soluzione automatizzata controllabile, stabile e completa.

A cura di Evgeny Churilov, Induportals Media-Adattato da AI.

www.eutect.de
